Item número.:
TVD-75+Origem do Produto:
Quanzhou, Fujian, ChinaCor:
Orange and dark grayPeso do Produto:
1560kgPorto de embarque:
XiamenTempo de espera:
To be confirmed for the required configu

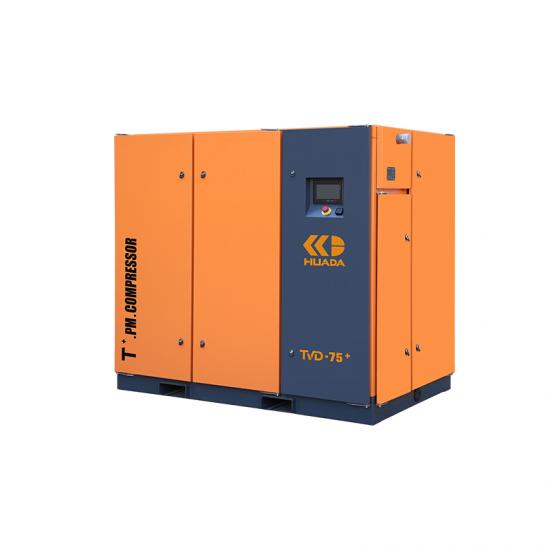

O TVD-75+ fornece mais ar do que o TVD-60+ na mesma pressão de referência e versão de faixa de pressão. Ele compartilha as dimensões de gabinete do TVD-60+, oferecendo ao mesmo tempo um nível de capacidade maior. Revise a versão selecionada, a demanda elétrica, a ventilação e o tratamento a jusante como uma única especificação de sistema de ar antes de fazer o pedido.
1. 12,1 m³/min para fornecimento de ar de maior demanda
A 0,7 MPa, a versão de 0,6-0,8 MPa é listada em 12,1 m³/min, fornecendo um ponto de capacidade definido para redes de produção de maior demanda.
2. Uma versão com faixa de pressão mais alta e sua própria classificação de saída
A versão de 0,6-1,0 MPa é listada em 9,6 m³/min a 0,7 MPa. A classificação separada ajuda os compradores a corresponder a capacidade à configuração de faixa de pressão pretendida.
3. Acionamento de velocidade variável por ímã permanente de 55 kW
O acionamento ajusta a velocidade do compressor conforme a demanda de produção muda, apoiando uma rede industrial com carga variável.
4. Acionamento de dois estágios sem engrenagens interestágio
A transmissão integrada horizontal combina ambos os estágios, com o projeto em série evitando engrenagens interestágio e seus ruídos de engrenagem e perdas de transmissão associados.
5. Arranjo de separador de óleo interno
O modelo de 55 kW usa um separador de óleo interno. Identificar o arranjo correto apoia o planejamento adequado de acesso para manutenção e os procedimentos de substituição do elemento separador.
6. Maior capacidade dentro das mesmas dimensões de gabinete listadas
O TVD-75+ e o TVD-60+ medem ambos 2000 × 1546 × 1785 mm, enquanto o TVD-75+ possui maior saída listada para cada versão de faixa de pressão correspondente.
7. Projeto resfriado a ar com supervisão de operação
Refrigeração por ventilador axial, um visor de controle dedicado e funções de proteção do motor apoiam a operação na sala de equipamentos. Os caminhos do ar de refrigeração e o acesso para manutenção devem ser incluídos no projeto de instalação.

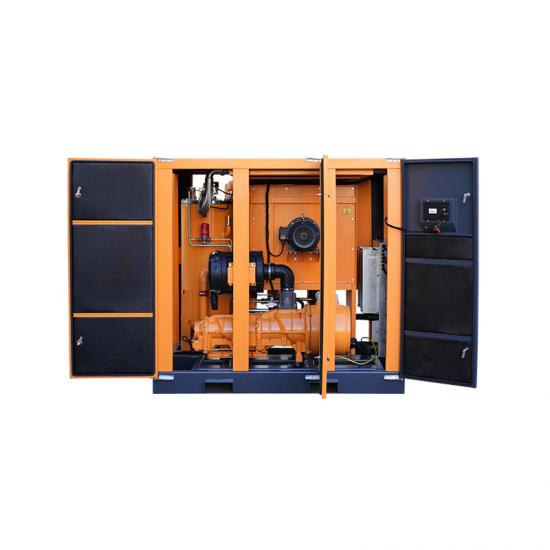

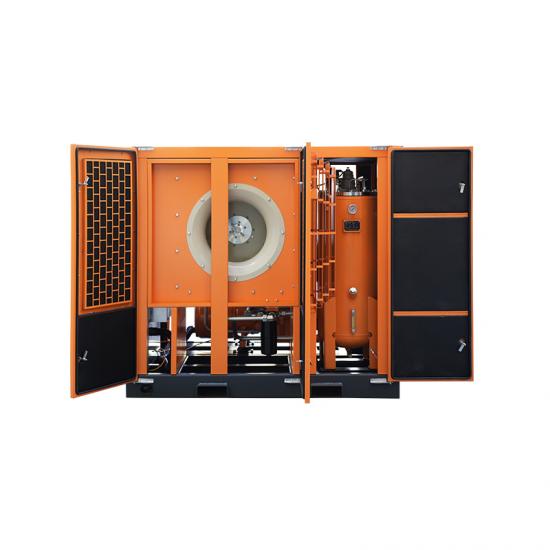

TVD-75+ com as portas do gabinete abertas.
| Parâmetro | TVD-75+ |
|---|---|
| Modelo | TVD-75+ |
| Potência do motor | 55 kW |
| Pressão de descarga listada | 0,7 MPa |
| Faixa de trabalho de 0,6-0,8 MPa | Vazão de ar a 0,7 MPa: 12,1 m³/min Velocidade nominal do motor: 3000 rpm |
| Faixa de trabalho de 0,6-1,0 MPa | Vazão de ar a 0,7 MPa: 9,6 m³/min Velocidade nominal do motor: 2550 rpm |
| Fonte de alimentação | 380-400 V / 50 Hz |
| Método de partida | Partida por frequência variável |
| Método de refrigeração | Refrigeração a ar com ventilador axial |
| Disposição do acionamento | Transmissão integrada de dois estágios horizontal |
| Quantidade de lubrificante | 54 L |
| Nível de ruído indicado | 78 ± 2 dB(A) |
| Dimensões (C × L × A) | 2000 × 1546 × 1785 mm |
| Peso | 1560 kg |
| Conexão de saída de ar | G2 |
| Separador de óleo | Separador de óleo interno |
A vazão de ar é indicada a 0,7 MPa. Os dois valores de vazão de ar e velocidade pertencem a versões de faixas de pressão diferentes; não se trata de uma faixa de mínimo a máximo de VSD. Confirme o desempenho na pressão de operação necessária e verifique a especificação elétrica da unidade encomendada. As condições de medição de ruído não são especificadas aqui; solicite as condições de teste aplicáveis ao comparar equipamentos.
Demanda industrial: Forneça a demanda de ar típica e de pico, o número de turnos de operação e qualquer expansão de produção planejada.
Planejamento elétrico e de ventilação: Revise o requisito de motor de 55 kW, a fonte de alimentação disponível e o caminho do ar de refrigeração através da sala de equipamentos.
Integração do sistema: Confirme a seleção do reservatório, secador e filtro, a tubulação G2 e o acesso de manutenção para o separador de óleo interno.
Qualidade do ar: Defina a qualidade do ar necessária e selecione o reservatório, o secador e os filtros de acordo. Este compressor lubrificado não é especificado como isento de óleo.
| Antes de fazer o pedido | O que confirmar |
|---|---|
| Cotação e quantidade | Envie a quantidade necessária, o destino, a pressão de operação e a demanda de ar. Confirme a quantidade mínima de pedido e o preço na cotação. |
| Configuração selecionada | Confirme a versão da faixa de pressão, a alimentação elétrica, o escopo de tratamento de ar e quaisquer requisitos de monitoramento. |
| Cronograma de entrega | Confirme o cronograma de entrega para a configuração selecionada e a quantidade do pedido. |
| Requisitos do projeto | Descreva quaisquer requisitos de instalação, interface de controle ou outros requisitos específicos do projeto para avaliação. |
| Termos do pedido | Confirme o pagamento, o envio, a garantia e o escopo pós-venda nos documentos do pedido acordados. |
Explore as instalações de fabricação da HUADA e solicite a documentação técnica relevante para a configuração e o destino escolhidos por você.
Conheça nossa fábrica
Analise os documentos de qualificação
12,1 m³/min está disponível em todas as pressões?
Não. É a saída listada a 0,7 MPa para a versão de 0,6-0,8 MPa. A versão de 0,6-1,0 MPa é listada a 9,6 m³/min a 0,7 MPa. Solicite dados para outras pressões de operação.
Este modelo usa um separador externo?
Não. O modelo de 55 kW é especificado com um separador de óleo interno. Confirme o acesso para manutenção e o procedimento de manutenção aplicável para a unidade entregue.
O monitoramento remoto pode ser incluído?
A série TVD+ descreve visibilidade operacional baseada em nuvem, alertas de falhas e lembretes de manutenção. Confirme o gateway, a conectividade e a disponibilidade de serviço para a configuração e o destino solicitados.
Envie a pressão necessária, a demanda de ar, as horas de operação, a fonte de alimentação, a quantidade e o destino. Inclua as condições do seu local e as necessidades de qualidade do ar para que possamos analisar a configuração do TVD-75+ com você.
