Escolhendo um compressor de ar de parafuso compactopode ajudar a preservar espaço de produção valioso. Um layout prático também dá à máquina espaço suficiente para refrigeração, manutenção e acesso diário. Antes de fazer o pedido, avalie a área de instalação completa, incluindo o espaço ao redor e acima do gabinete. Isso ajuda a transformar uma pegada de equipamento pequena em uma instalação viável.

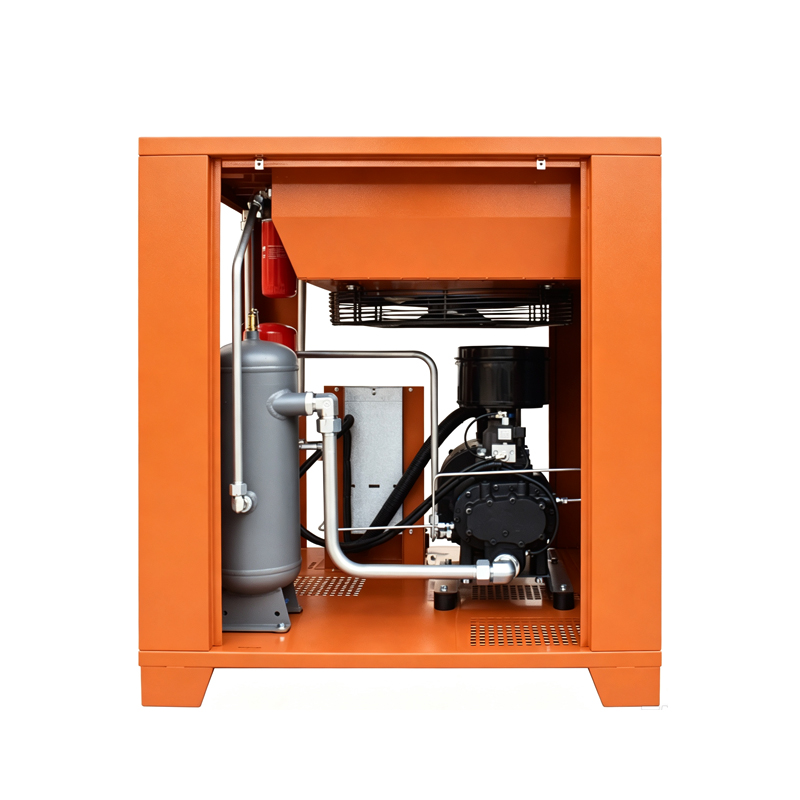

Comece com uma planta baixa em escala. O HUADA SG-50 um estágio único de 37 kW compressor de parafuso VSD com ímã permanente, publicou as dimensões do armário de 1000 × 1100 × 1200 mm (C × L × A), resultando em uma área ocupada pelo armário de 1,10 m². Adicione as folgas de serviço e refrigeração específicas do modelo mostradas no desenho de instalação. A instalação completa ocupará mais espaço do que a área ocupada pelo armário.

Planeje a ventilação da sala de compressores ao redor do caminho do ar de refrigeração. Forneça ar de entrada adequado e uma rota para o ar quente de exaustão sair sem retornar à entrada de refrigeração. Verifique as piores condições esperadas do local em relação à faixa ambiente permitida da máquina selecionada. Onde houver proposta de dutos, confirme o fluxo de ar de refrigeração e a resistência permitida dos dutos com o fabricante antes de dimensionar ventiladores ou aberturas.

Para instalação de compressor de ar, planeje o acesso para manutenção com o mesmo cuidado que a área útil do piso. Verifique se os painéis podem abrir completamente, os consumíveis podem ser substituídos e o resfriador pode ser limpo. Mantenha o acesso ao controlador e ao gabinete elétrico desimpedido. Deixe espaço para movimentar ferramentas e componentes de substituição, usando as instruções do modelo selecionado para estabelecer as folgas necessárias.

Verifique a rota de entrega e as conexões do sistema antes de finalizar o layout. Meça portas, curvas e restrições aéreas, e confirme as dimensões com embalagem, o método de manuseio e a carga no piso. Marque a saída de ar, a conexão de energia e a rota de drenagem, além do espaço para qualquer reservatório necessário e equipamento de tratamento de ar. Acorde a tensão de alimentação, a fase e a frequência, e então confirme o desenho de instalação final para a configuração fornecida.

Conclua o planejamento do espaço com uma verificação da demanda de ar. Compare a entrega do modelo selecionado na pressão exigida com a demanda normal e de pico, e confirme sua adequação para o seu padrão operacional. Planejando uma nova área de compressores ou substituindo uma unidade existente? Envie à HUADA um esboço de layout, fotos do local, pressão necessária, vazão de ar e alimentação elétrica para solicitar uma recomendação de modelo e os requisitos de instalação.
